8.10 новый пункт. Для поддержания перепада давления на дверях эвакуационных выходов, расположенных на границе между объемами и помещениями, защищаемыми системами приточно-вытяжной противодымной вентиляции в пределах нормативно-установленных значений (от 20 Па до 150 Па), допускается применение клапанов избыточного давления в противопожарном исполнении. Указанные устройства подлежат установке в нижней части помещения (коридора), в которое предусмотрен сброс воздуха.


При применении указанных клапанов следует учитывать результаты испытаний на огнестойкость и работоспособность, оформленные в установленном порядке в аккредитованной испытательной лаборатории, и полученные при температурных режимах, соответствующих различным условиям установки клапанов:

– на границе между защищаемым приточной противодымной вентиляцией помещением и помещением с очагом пожара;

– на границе между защищаемым приточной противодымной вентиляцией помещением и коридором (вестибюлем), сообщающимся через дверной или иной проем с помещением с очагом пожара.


При технической необходимости применения клапанов избыточного давления в обычном исполнении во внутренних ограждающих строительных конструкциях помещений и объемов, их следует защищать от теплового воздействия путем установки дополнительных ограждений с переточными решетками. Указанные ограждения должны быть предусмотрены с пределом огнестойкости не ниже установленных для ограждающих строительных конструкций помещений объемов, в которых предусматривается установка клапана избыточного давления, а проходные сечения такого клапана и переточных решеток отнесены друг от друга на расстояние не менее 1.5 метра (от края до края) по горизонтали или по вертикали. Такие клапаны должны иметь подтвержденные в аккредитованной в установленном порядке лаборатории показатели работоспособности.

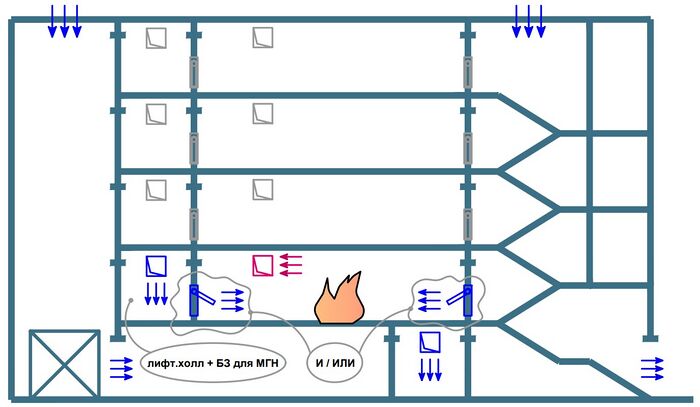

Пример 1

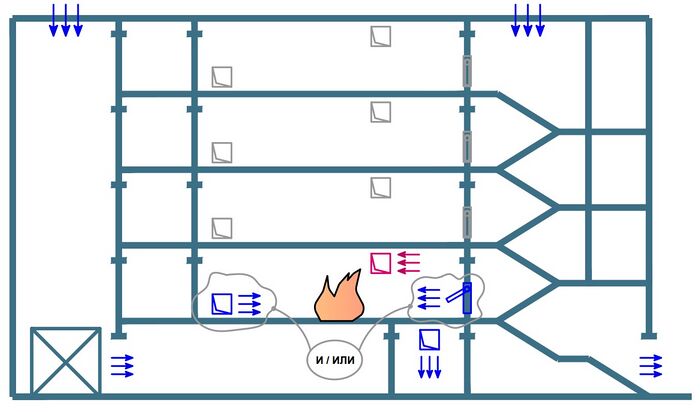

Вариант 2
Вариант 3



Раздел 3


3.22 новый пункт. многоэтажное здание: здание с числом этажей два и более.


3.23 новый пункт. тупиковый коридор (часть коридора): по [6[1]]


Раздел 5


5.28 новый пункт. Удаление продуктов горения от теплогенерирующих аппаратов, предназначенных для приготовления пищи (мангалов, тандыров и т.п., работающих на твердом топливе) должно быть предусмотрено через дымоотвод наружу или в самостоятельный дымовой канал от вытяжного зонта, расположенного над оборудованием. Не допускается прокладка дымоотводов через другие помещения.


5.29 новый пункт. Пол по периметру указанных в 5.28 теплогенерирующих аппаратов должен быть выполнен из негорючих материалов, шириной не менее 500 мм. Расстояние от таких устройств до предметов из горючих материалов (отделка, мебель и пр.), а также до мест хранения топлива должно быть не менее 3,0 м. Допускается хранение топлива на меньшем расстоянии (не не менее 500 мм) в закрытых металлических ящиках, шкафах.


5.30 новый пункт. Для снижения температуры продуктов горения могут применяться гидрофильтры, подключенные к дымоотводу. Размещение указанных устройств должно быть предусмотрено открыто в тех же помещениях, где установлены обслуживаемые ими теплогенерирующие аппараты. Условия установки гидрофильтров в помещениях должны соответствовать требованиям производителей указанных устройств. На входах в гидрофильтры подлежат установке датчики температуры, сблокированные с сигнализаторами (световыми и звуковыми), оповещающими момент достижения температуры на входе в гидрофильтр со значением 95 % от максимальной рабочей температуры, установленной производителем. Аналогичные сигнализаторы должны информировать о снижении давления ниже установленного производителем гидрофильтра в сети водоснабжения, к которой он подключен. Размещение описанных световых и звуковых сигнализаторов должно быть предусмотрено на расстоянии не более 2 м от обслуживаемого теплогенерирующего аппарата. Электроснабжение всех описанных выше устройств, включая гидрофильтров, должно быть предусмотрено по 1-й категории надежности. Уровень звукового давления сигнала должен быть не менее 85 дБ на расстоянии 1 м от рабочего места перед теплогенерирующим аппаратом.


5.31 новый пункт. Дымоотводы на участке от улавливающих зонтов до гидрофильтров, либо до узла пересечения с наружной стеной, а также дымовые каналы на всем протяжении (при отсутствии гидрофильтров) должны соответствовать требованиям 5.11 и ГОСТ Р 53321.


5.32 новый пункт. Вентиляционные каналы (воздуховоды) систем вентиляции на участке после гидрофильтра до оголовка, либо дымовые каналы на всем протяжении (при отсутствии гидрофильтров) должны быть предусмотрены с пределом огнестойкости не менее EI 45, определенным по ГОСТ Р 53299. К указанным воздуховодам и дымовым каналам не допускается подключение выбросных устройств систем общеобменной и местной вентиляции.


5.33 новый пункт. В системах для удаления продуктов горения с гидрофильтрами для повышения тяги могут применяться вентиляторы. Такие вентиляторы должны быть предусмотрены с пределом огнестойкости не менее 2,0ч/400 °С. Электроснабжение вентиляторов должно быть предусмотрено по 1-й категории надежности. Размещение вентиляторов должно быть предусмотрено в соответствии с требованиями 7.12, 8.1.


Раздел 6


6.4 Допускается предусматривать общие приемные устройства наружного воздуха для систем приточной противодымной вентиляции и для систем приточной общеобменной вентиляции, включая подземные автостоянки (кроме систем, обслуживающих помещения категорий А, Б и В1 и склады категорий А, Б, В1 и В2, а также помещения с оборудованием систем местных отсосов взрывоопасных смесей и систем общеобменной вытяжной вентиляции для помещений категорий В1—В4, Г и Д, удаляющих воздух из 5- метровой зоны вокруг оборудования, содержащего горючие вещества, которые могут образовать в этой зоне взрывоопасные смеси), при условии установки противопожарных нормально открытых клапанов на воздуховодах приточных систем общеобменной вентиляции в местах пересечения ими ограждений помещения для вентиляционного оборудования.


Для указанных клапанов должен быть предусмотрен автоматический контроль целостности линий электроснабжения и управления, состояния конечного положения заслонок (створок), с выдачей сигнала об аварии на пульт диспетчерской службы. Автоматический перевод в закрытое положение заслонок (створок) таких клапанов должен осуществляться обесточиванием электроприемников систем общеобменной вентиляции, в составе которых предусмотрена установка таких клапанов.

6.10 Для предотвращения распространения продуктов горения при пожаре по воздуховодам систем должны быть предусмотрены следующие устройства:

…….

б) воздушные затворы - на поэтажных сборных воздуховодах, а также на воздухоприемных устройствах и устройствах подачи воздуха в местах

присоединения их к вертикальному или горизонтальному коллектору для жилых, общественных, административно-бытовых (в том числе для санузлов, умывальных, душевых, бань, а также кухонь жилых зданий) и производственных помещений категории Г.

Геометрические и конструктивные характеристики воздушных затворов должны обеспечивать при пожаре предотвращение распространения продуктов горения из коллекторов через поэтажные сборные воздуховоды, а также через воздухоприемные устройства и устройства подачи воздуха в помещения различных этажей; длину вертикального участка воздуховода воздушного затвора следует принимать расчетную, но не менее 2 м, толщину листовой стали следует принимать не менее 0,8 мм. При размещении воздушных затворов совместно с коллектором внутри шахты по подпункту «б» пункта 6.18, их предел огнестойкости не нормируется, в остальных случаях предел огнестойкости должен составлять не менее EI 30 в зданиях I, II степеней огнестойкости и не менее EI 15 в зданиях III, IV степеней огнестойкости.


Вертикальные коллекторы с воздушными затворами (спутниками) допускается присоединять к общему горизонтальному коллектору, размещаемому на чердаке или техническом этаже. Подключение указанных вертикальных коллекторов к общему горизонтальному коллектору должно быть предусмотрено без установки противопожарных нормально открытых клапанов в местах присоединения. При этом на горизонтальном коллекторе (до места подключения его к вытяжному вентилятору) должен быть предусмотрен участок воздуховода сечением не менее большего сечения одного из присоединяемых сборных вертикальных коллекторов с установкой на нем противопожарного нормально закрытого клапана (автоматически и дистанционно открываемого при пожаре) и сообщением его с наружным воздухом с целю отведения продуктов горения. Расстояние от указанных в пункте устройств выброса продуктов горения до воздухозаборных устройств систем приточной противодымной вентиляции должно быть не менее установленного в 7.11 г).

Задымление помещений подключенных к коллектору с воздушными затворами при возникновении пожара на одном из этажей
Установка противопожарного клапана на горизонтальном коллекторе объединяющем вертикальные коллекторы с воздушными затворами для исключения задымления помещений на этажах в случае пожара


6.12 В ограждающих строительных конструкциях с нормируемым пределом огнестойкости или в противопожарных преградах, отделяющих общественные, административно-бытовые, производственные и складские помещения категорий В2 – В4, Г и Д от коридоров, допускается устройство отверстий для перетекания воздуха при условии защиты отверстий противопожарными нормально открытыми клапанами. Установка указанных клапанов не требуется в помещениях, для дверей которых предел огнестойкости не нормируется.

Возможность установки противопожарного нормально открытого клапана должна приниматься с учетом положений, установленных последним абзацем пункта 6.11.
