9.9 Для обеспечения нормативных условий функционирования систем приточно-вытяжной противодымной вентиляции допускается предусматривать сброс избыточного давления из внутренних объемов незадымляемых лестничных клеток, тамбур-шлюзов, коридоров безопасности, пожаробезопасных зон и т.п. помещений. Для сброса избыточного давления рекомендуется использовать клапаны избыточного давления или другие устройства в наружных ограждениях защищаемых объемов, аналогичные устройства рекомендуется использовать в узлах обвязки вентиляторов, при размещении последних в вентиляционных камерах (гидравлически связанных с наружной средой) или снаружи здания, преобразователи частоты вращения электродвигателей вентиляторов систем приточной противодымной вентиляции (не допускающем превышения частоты более 50 Гц), обводные вентиляционные линии с установкой клапанов избыточного давления и другие технические решения, в т.ч. основанные на применении систем пожарной автоматики.
Комментарии
Некоторые решения представлены на рисунках ниже:

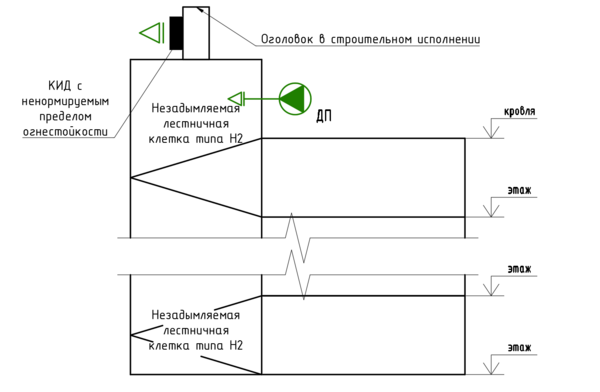

Рис. 1 Сброс избыточного давления через КИД в оголовке ЛК типа Н2
Комментарии к рис. 1:
Некоторые эксперты запрещают установку КИД в стенах незадымляемых лестничных клеток типа Н2 в соответствии с п. 4.4.13 СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы (с Изменением N 1):
«4.4.13 Противодымная защита незадымляемых лестничных клеток должна предусматриваться в соответствии с СП 7.13130.
Стены незадымляемых лестничных клеток типа Н2 не должны иметь иных проемов, кроме неоткрываемых оконных в наружных стенах и дверных, ведущих в помещения, поэтажные коридоры, холлы и вестибюли, защищаемые вытяжной противодымной вентиляцией, или наружу, а также отверстий для подачи воздуха с целью создания избыточного давления».
Также требуют решения вопросы:
- снижение влияние ветрового давления (экраны и пр.);
- защита от примерзания (возможна конденсация на элементах корпуса);
- мероприятия, исключающие самооткрывание клапана в холодный период года.

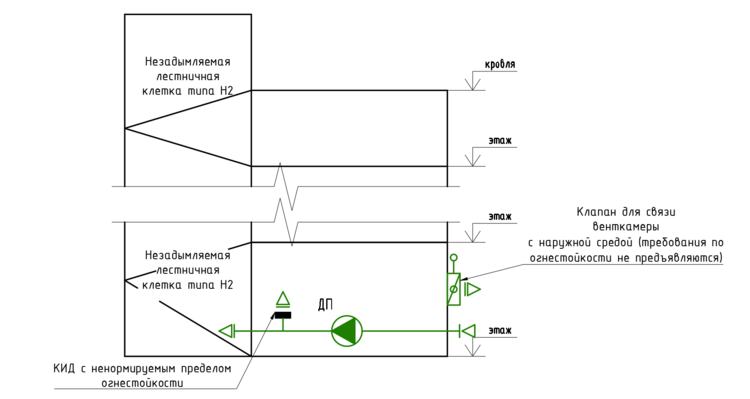

Рис. 2 Сброс избыточного давления через КИД в обвязке вентилятора. Вариант 1
Комментарии к рис. 2:
Сброс воздуха осуществляется непосредственно в венткамеру. При этом, необходимо гидравлически связать венткамеру и улицу.
Решение технически сложно реализуемое – требуется тщательная проработка сети. Не рекомендуем к применению.

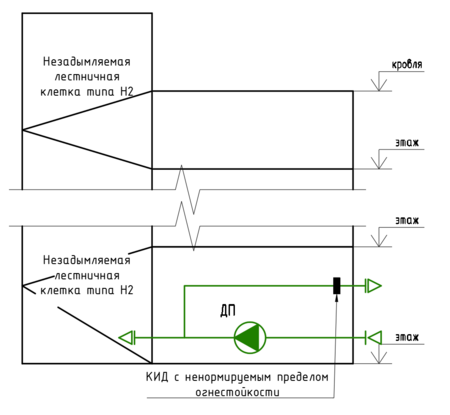

Рис. 3 Сброс избыточного давления через КИД в обвязке вентилятора. Вариант 2
Комментарий к рис. 3:
Решение технически сложно реализуемое – требуется тщательная проработка сети. Не рекомендуем к применению.

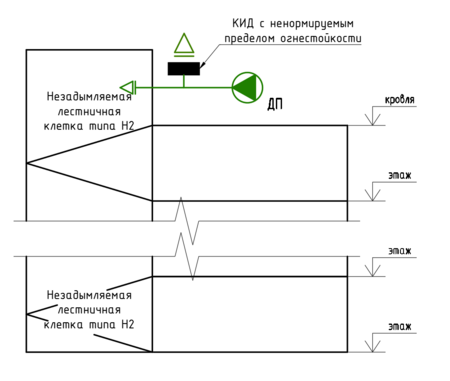

Рис. 4 Сброс избыточного давления через КИД в обвязке вентилятора. Вариант 3
Комментарий к рис. 4:
Решение технически сложно реализуемое – требуется тщательная проработка сети. Не рекомендуем к применению.

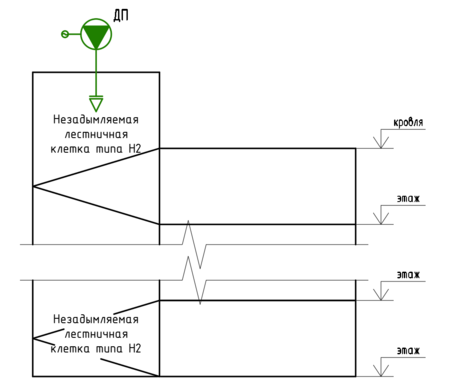

Регулирование производительности вентилятора осуществляется частотным преобразователем автоматически (обычно по датчику перепада давления). Данное решение является предпочтительным.

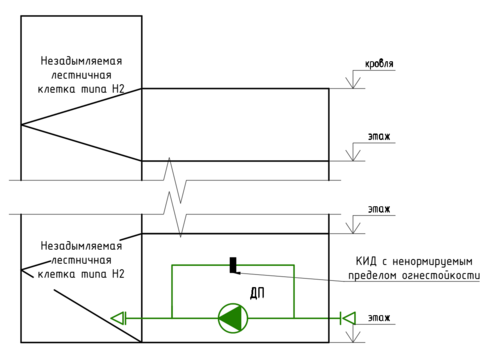

Рис. 6 Установка КИД в обводной линии
Комментарий к рис. 6:
Не уверены в работоспособности такого решения.

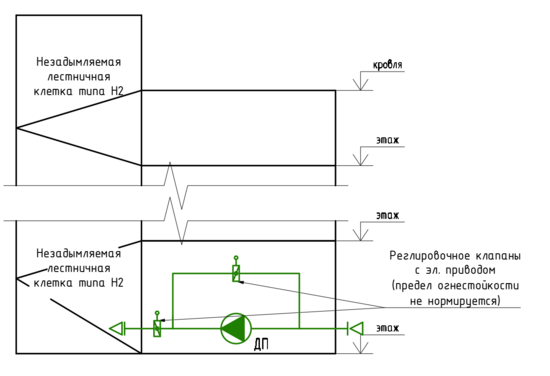

Рис. 7 Устройство перепускных клапанов и обводной линииРегулирование подачи в лестничную клетку осуществляется автоматически (обычно по датчику перепада давления). Регулировочные клапаны работают в режиме противохода. Система инерционна.
При технической необходимости установки клапанов избыточного давления в ограждающих строительных конструкциях тамбур-шлюзов, в т.ч. с целью возмещения удаляемого объема продуктов горения приточным воздухом, их следует защищать от теплового воздействия путем установки дополнительных ограждений с переточными решетками со стороны примыкающего к тамбур-шлюзу помещения. Указанные ограждения должны быть предусмотрены с пределом огнестойкости не ниже установленного для ограждающих строительных конструкций тамбур-шлюза, а проходные сечения клапана избыточного давления и переточных решеток отнесены друг от друга на расстояние не менее 1,5 м (от края до края) по горизонтали или по вертикали. При этом поступающий в помещение через клапан избыточного давления расход наружного воздуха должен быть учтен в балансе с расходом удаляемых продуктов горения.
Комментарии
Данное требование распространяется на клапаны избыточного давления, испытанные по ГОСТ Р 70848-2023 «Оборудование противодымной защиты зданий и сооружений. Клапаны избыточного давления. Методы испытаний на огнестойкость» только на работоспособность (без теплового воздействия на конструкцию клапана).
Клапаны избыточного давления, испытанные по ГОСТ Р 70848-2023 «Оборудование противодымной защиты зданий и сооружений. Клапаны избыточного давления. Методы испытаний на огнестойкость» на огнестойкость (в т.ч. работостособность) устанавливаются БЕЗ указанных ограждений.
Взамен переточной решетки возможна установка сетки.
Указанные решения представлены на рисунках ниже:

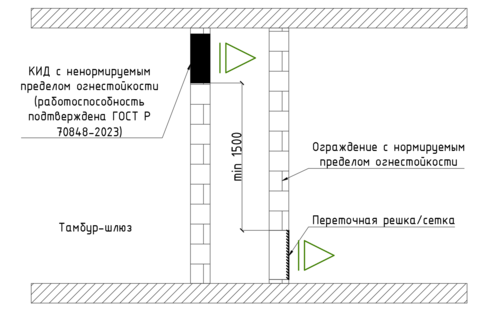

Рис. 8 Устройство КИД с ненормируемым пределом огнестойкости с защитными ограждениями. Вариант 1

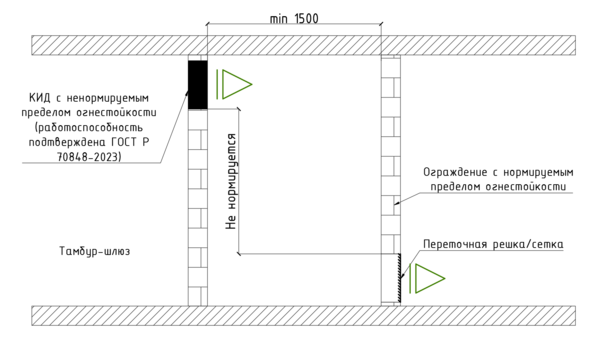

Рис. 9 Устройство КИД с ненормируемым пределом огнестойкости с защитными ограждениями. Вариант 2

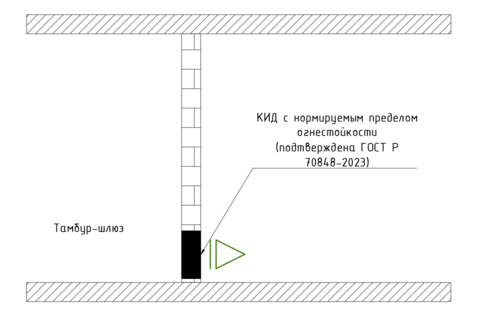

Рис. 10 Устройство КИД с нормируемым пределом огнестойкости
Мнение:
На наш взгляд применение КИД с ненормируемым пределом огнестойкости в ограждениях тамбур-шлюза нарушает часть 4 статьи 88 Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (заполнение проема без огнестойкости).
Косвенно об этом также свидетельствует п. 7.17д СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»:
Противопожарные клапаны не следует устанавливать для систем, обслуживающих один тамбур-шлюз. Не допускается применение в качестве нормально закрытых противопожарных клапанов в каналах подачи воздуха в тамбур-шлюзы изделий, заслонки которых выполнены без термоизоляции.
