7.5.6 При размещении приемных устройств наружного воздуха систем приточной противодымной вентиляции и выбросов продуктов горения систем вытяжной противодымной вентиляции, указанные устройства следует предусматривать на противоположных фасадах здания.
Комментарии

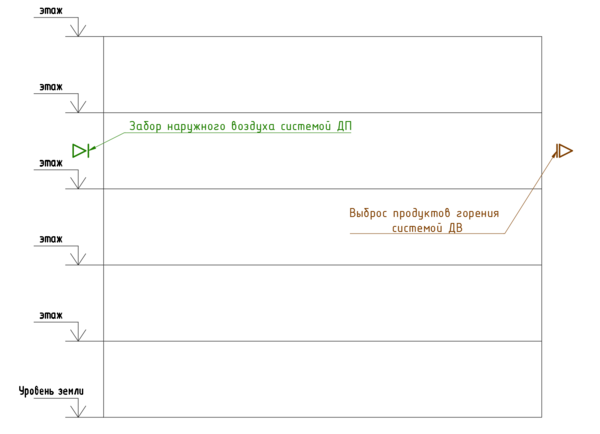

Рис. 1 Забор наружного воздуха и выброс продуктов горения с противоположных фасадов
Данное требование распространяется на устройства, обслуживающие один пожарный отсек.
Требования к воздухозабору с фасада для систем приточной противодымной вентиляции представлены в последнем абзаце данного пункта.
Требования к выбросу продуктов горения представлены в п. 7.11г СП 7.13130.2013
При невозможности размещения на противоположных (или разных) фасадах, допускается их размещение на общем фасаде (в т.ч. на одном) при одновременном выполнении следующих условий:
- выброс продуктов горения в "живом" сечении следует предусматривать со скоростью не менее 20 м/с под углом не более 30° вниз и/или вбок (по отношению к линии горизонта);
- расстояние между такими устройствами должно составлять не менее 5 м (от края до края).

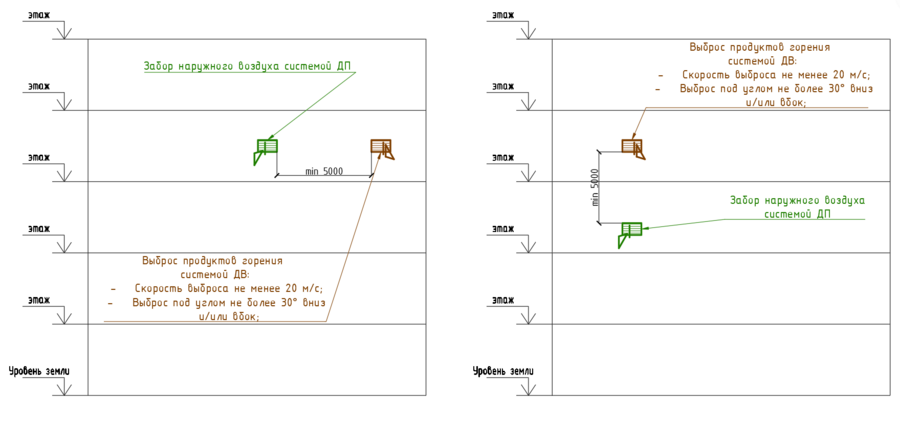

Рис. 2 Забор наружного воздуха и выброс продуктов горения с общего фасада или с разных (но не противоположных) фасадов
Данное требование распространяется на устройства, обслуживающие один пожарный отсек.
Требования к воздухозабору с фасада для систем приточной противодымной вентиляции представлены в последнем абзаце данного пункта.
Дополнительные требования к выбросу продуктов горения представлены в п. 7.11г СП 7.13130.2013.
Пунктом не уточняется взаимное расположение указанных устройств по вертикали. Рекомендуется размещать приемные устройства наружного воздуха систем приточной противодымной вентиляции ниже выбросных устройств систем вытяжной противодымной вентиляции.

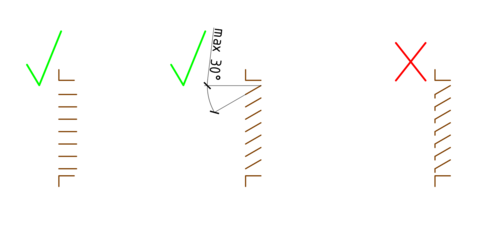

Обратите внимание (см. рис. 3) на жалюзи выбросных решеток. Не все формы допускаются к применению. При этом, возможны проблемы с попаданием осадков через решетки, допускаемые к применению.Рис. 3 Допускаемая к применению форма жалюзи устройств выброса продуктов горения
На таких устройствах должна быть предусмотрена установка детекторов дыма по управляющим сигналам которых, предусматривается отключение системы приточной противодымной вентиляции, включая закрытие противопожарных нормально закрытых клапанов в составе этой системы.
Данное требование нуждается в уточнении. К примеру, если это будет система компенсации, то ее отключение приведет к увеличению перепада давления на дверях эвакуационных выходов выше нормативных значений, что в свою очередь сделает эвакуацию невозможной. Возможно следует отключать приточные системы, если они не являются системами компенсации.
Во всех случаях приемные устройства наружного воздуха систем приточной противодымной вентиляции, расположенные на фасаде, должны быть предусмотрены на расстоянии не менее 15 м по вертикали (от края до края) и не менее 5 м (от края до края) по горизонтали от оконных проемов с остеклением в не противопожарном исполнении, за исключением случаев, когда верх воздухоприемного устройства расположен ниже оконных проемов обслуживаемого пожарного отсека.
Из логики абзаца данного пункта следует, что расстояние по вертикали от приемного устройства наружного воздуха до оконного проема в не противопожарном исполнении, расположенного выше, не нормируется. При этом расстояние по горизонтали необходимо соблюдать.

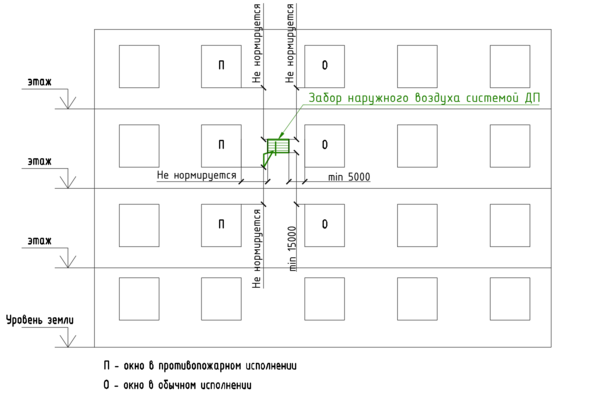

Рис. 4 Размещение приемного устройства наружного воздуха системы ПДВ. Вариант 1

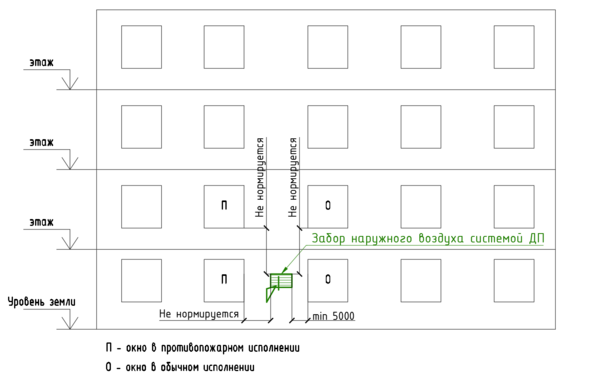

Рис. 5 Размещение приемного устройства наружного воздуха системы ПДВ. Вариант 2
Требования данного абзаца распространяется на воздухозаборные устройства и окна одного пожарного отсека. Отсюда вытекает следующее:
1) Если воздухозаборное устройство является общим для двух ПО (к примеру, подпор в лифтовые шахты, незадымляемые лестничные клетки – по п. 7.1 СП 7.13130.2013), то перечисленные требования необходимо соблюдать для окон обоих обслуживаемых пожарных отсеков;

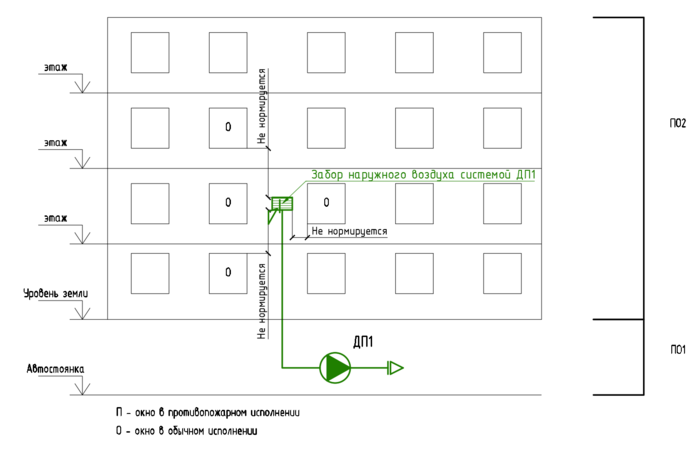

2) Если воздухоприемное устройство относится к приточным системам ПДВ другого ПО, то указанные требования на такое устройство не распространяютсяРис. 6 Размещение приемного устройства наружного воздуха системы ПДВ другого ПО
3) Касательно встраиваемых помещений, которые не имеют сообщения с жилой частью. Такие помещения обычно входят в пожарный отсек жилья.
Если указанные встраиваемые помещения не обслуживаются системой приточной ПДВ, то перечисленные требования к воздухозаборным устройствам наружного воздуха не применяются (см. рис. 7). Это следует из алгоритма работы систем ПДВ (п. 7.1 СП 7.13130.2013): при пожаре во встроенном помещении, системы ПДВ жилой части не включаются.

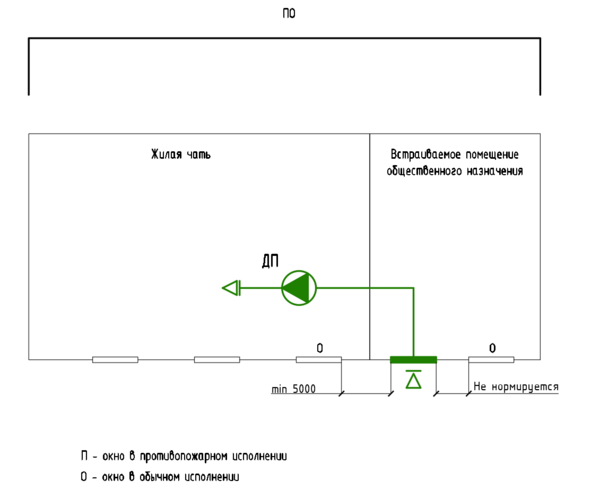

Рис. 7 Размещение приемного устройства наружного воздуха системы ПДВ относительно встроенного помещения. Вид в плане. Вариант 1
Если же указанные встраиваемые помещения обслуживаются общей с жилой частью системой приточной ПДВ, то перечисленные требования к воздухозаборным устройствам наружного воздуха необходимо выполнять (см. рис. 8).

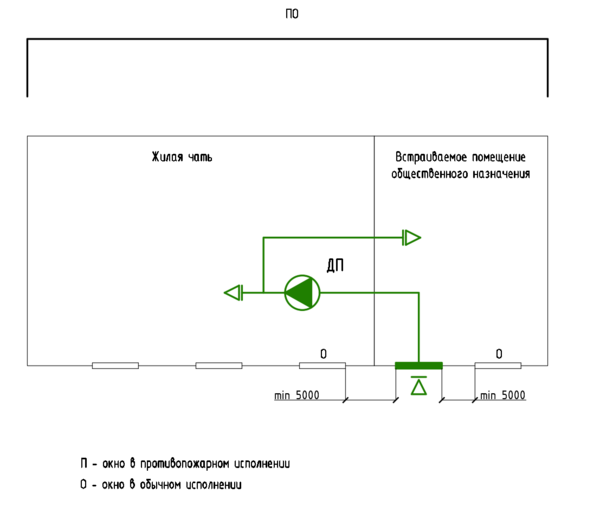

Рис. 8 Размещение приемного устройства наружного воздуха системы ПДВ относительно встроенного помещения. Вид в плане. Вариант 2
В связи с вышеперечисленным, данное требование нужно уточнить.
