7.5.7 При применении индивидуальных приточно-вытяжных систем, в том числе и стеновых приточно-вытяжных рекуперативных вентиляционных устройств, минимальное расстояние между приточным и вытяжным отверстиями устройств не нормируется и принимается в соответствии с паспортом устройства.
Комментарии
Данный пункт снимает ограничение на минимальное расстояние между приточным и вытяжным отверстием для перечисленных устройств. При этом, если указанные устройства обслуживают разные помещения (квартиры и пр.) – необходимо соблюдать нормативное расстояние между воздухозабором и выбросом устройств таких помещений (п. 7.5.1, п. 7.6.13).
Один из вариантов стенового приточно-вытяжного рекуперативного вентиляционного устройства (далее СПВРВУ) представлен на рис. 1.

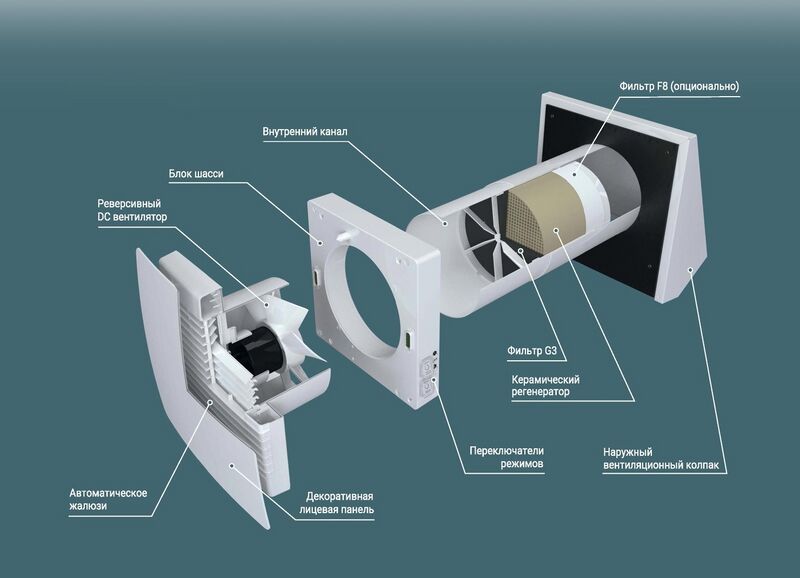

Рис. 1 Стеновое приточно-вытяжное рекуперативное вентиляционное устройство (СПВРВУ)
В случае применения индивидуальных приточно-вытяжных установок не нормируется расстояние между воздухозабором и выбросом (отмечены зеленым овалом на рис. 2):

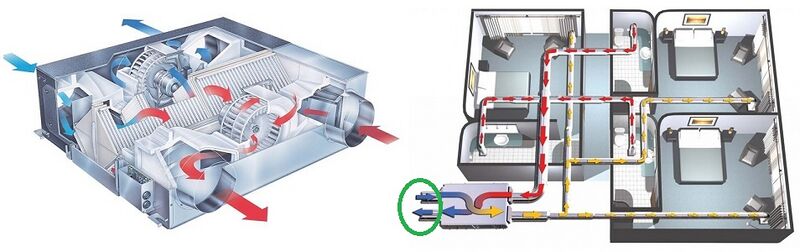

Рис. 2 Индивидуальная приточно-вытяжная установка (слева) и индивидуальная приточно-вытяжная вентиляционная система (справа)
Данное требование позволяет использовать комбинированные приточно-вытяжные решетки (см. рис. 3). Принцип работы комбинированных приточно-вытяжных решеток представлен на рис. 4.

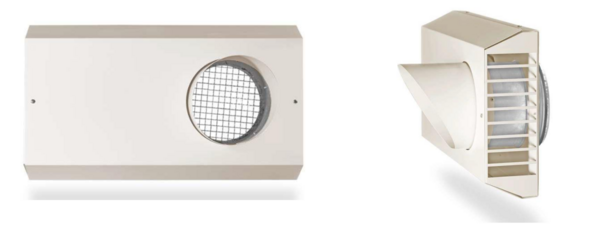

Рис. 3 Комбинированная приточно-вытяжная решетка

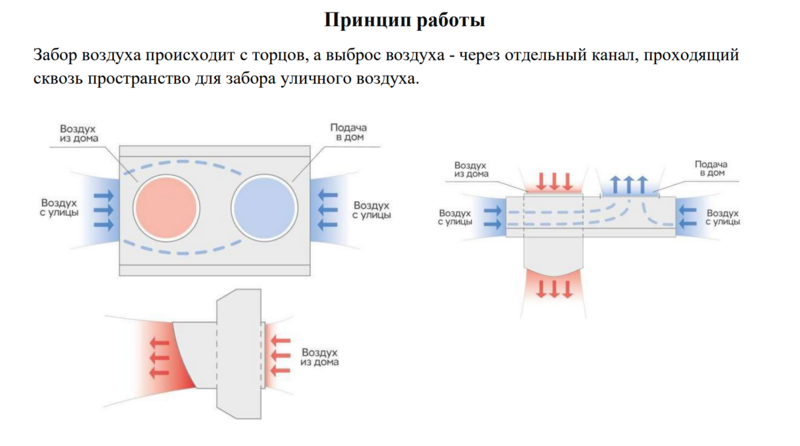

Рис. 4 Принцип работы комбинированной приточно-вытяжной решетки
