Комментарии СП7 п 6.20

6.20 Транзитные воздуховоды и коллекторы систем любого назначения из разных пожарных отсеков допускается прокладывать в общих шахтах с ограждающими конструкциями из негорючих материалов с пределами огнестойкости не менее EI 150 при условиях:

а) транзитные воздуховоды и коллекторы в пределах обслуживаемого пожарного отсека предусматриваются с пределом огнестойкости EI 30, поэтажные ответвления присоединяются к вертикальным коллекторам через противопожарные нормально открытые клапаны;

Комментарии

Коллектор – участок воздуховода, к которому присоединяются воздуховоды из двух или большего числа этажей (п. 3.17 [1]).

Противопожарный клапан – см. п. 3.8. Предел огнестойкости клапана – по п. 6.22.

В указанных шахтах в пределах обслуживаемого пожарного отсека запрещается прокладка вертикальных коллекторов с воздушными затворами. Воздушный затвор – см. п. 3.1.

б) транзитные воздуховоды систем другого пожарного отсека должны иметь предел огнестойкости EI 150;

в) транзитные воздуховоды систем другого пожарного отсека должны быть с пределом огнестойкости EI 60 при условии установки противопожарных нормально открытых клапанов на воздуховодах в местах пересечения ими каждой противопожарной преграды с нормируемым пределом огнестойкости REI 150 и более.

Комментарии

Противопожарный клапан – см. п. 3.8. Предел огнестойкости клапана – по п. 6.22.

В соответствии с Письмом №ИГ-117-467-13-2 от 12.03.2024:

-для транзитных воздуховодов и коллекторов в пределах обслуживаемого пожарного отсека следует руководствоваться подпунктом «а»;

-для транзитных воздуховодов другого пожарного отсека следует руководствоваться подпунктом «б» или подпунктом «в».

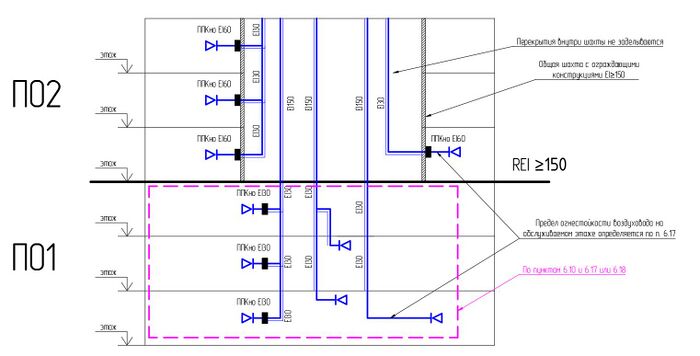

Рис. 1 Прокладка воздуховодов по п. 6.20 а+б

Рис. 2 Прокладка воздуховодов по п. 6.20 а+в
